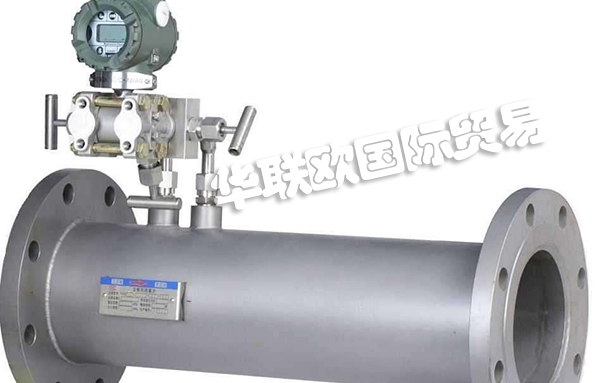

一、差壓式流量計的工作原理
①差壓式流量計用于根據安裝在管道中的流量檢測器產生的差壓、已知的流體條件以及檢測器和管道的幾何尺寸計算流量計。
②差壓式流量計由一次設備(檢測器)和二次設備(差壓轉換和流量顯示儀表)組成組成。通常，差壓類型流量計以試件的形式分類，例如孔板流量計、文丘里管流量計、平均管流量計等。
③輔助設備是各種機械、電子和機電一體化差壓計、差壓變送器和流量顯示儀表。它已發展成為一大類儀器，具有極高的程度(系列化、通用化和標準化)和眾多的類型和規格。它可以測量流量參數以及其他參數(如壓力、材料水平、密度等)。
④根據其作用原理，差壓計流量可分為:節流裝置、液壓阻力型、離心型、動壓頭型、動壓頭增益型和射流型。
⑤根據其標準化程度，試樣可分為兩類:標準和非標準。
⑥所謂的標準試件根據標準文件設計、制造、安裝和使用，并且確定可以具有其流量值和估計的測量誤差，而無需實際流量校準。
⑦非標準試件是成熟的程度，尚未納入國際標準。
二、差壓式流量計產品的優點和缺點及應用概況
1、差壓式流量計的優點如下所示：
①壓差流量計是使用最廣泛的流量計，使用在各種流量計中居首位。近年來，由于各種新型流量計的出現，其使用的百分比逐漸下降，但它仍然是最重要的流量計。
②使用最廣泛的孔板流量壓力表結構牢固，性能穩定可靠，使用壽命長，為使用；
③它的應用范圍很廣，到目前為止還沒有任何種類的流量計可以與之相比；
④試件、變送器和顯示儀表分別由不同廠家生產，便于規模化和經濟化生產。
2、差壓式流量計的缺點如下所示：
①測量精度普遍較低；
②范圍窄，一般僅有:1~4:1；
③現場安裝條件為要求高；
④壓力損失大(孔板、噴嘴等；
3、差壓式流量計的應用概況:
差壓流量計有廣泛的應用。它用于流量測量各種物體的封閉管道，如單相、混合相、清潔、骯臟和粘性流體流方面:工作狀態方面:常壓、高壓、真空、常溫、高溫、低溫等。管徑方面:從幾毫米到幾米；流動條件方面:亞音速、音速、脈動流等。它在各個工業部門的使用量約占流量總使用量的1/4~1/3。
三、如何正確使用差壓式流量計
1、導壓管應按最短路線敷設，長度最好在16m以內。導壓管的內徑應根據被測流體的性質和導壓管的長度等要素綜合考慮，一般在6~25mm之間。兩根導壓管之間應盡量靠近，使之處于同一強度下，以免因溫度不同引起密度改變而帶來丈量誤差。
2、導壓管應筆直或歪斜敷設，其歪斜度不小于1:2.取壓口一般設置在用于固定節省件的法蘭、環室或夾緊環上，其開口方向應確保被測流體為液體時避免氣體進入導壓管，被測流體為氣體時避免水和贓物進入導管。在丈量蒸汽時，應在導壓管路中加裝冷凝器，以使被測蒸汽冷凝，并使正負導壓管中的冷凝液面有相同的高度且保持穩定。當被測流體具有腐蝕性，含有易凍住、易析出固體物或許黏度很高時，應使用隔離器和隔離液，避免被測介質直接與壓差計或差壓變送器觸摸，破壞儀表的作業性能。隔離液應旋轉至沸點高、凝固點低、物理和化學性質穩定的液體。
3、選用節省法丈量流量，要求被測介質在節省設備的前后必定保持穩定的流動狀況。為此，務必使節省設備前后保持足夠的直管段，在節省設備鄰近不允許設備測溫元件或開取樣口，也不允許有彎頭、分叉、匯合、閘口等阻力件;節省件的設備方向應使節省件顯露部分標有“十”的一側，逆著流向放置;節省件的開孔與管道的軸線應同心，節省設備的端面與管道的軸線應筆直;節省設備所在的管道內，流體有必要充溢管道且為單相流;制止在設備進程中使雜質進入管道將節省孔堵塞。
4、差壓計的設備首先要確保現場設備的環境條件和差壓計設計時規則的要求條件沒有顯著的差別。詳細設備方位i要根據現場情況而定，應盡或許靠近取壓口，以提高響應速度，并使被測介質能充溢引壓管路。為了確保差壓計的安全，在導壓管和壓差計銜接之前應先設備三閥組套件，專業既能避免差壓儀表瞬間過壓，又有利于在必要時將導壓管路與工藝主管路徹底切斷。丈量液體流量時，取壓孔應坐落管道的下半部，一般與管道中心的水平線成45°角;差壓計的設備方位應選在節省設備的下方，導壓管從取壓口引出后最好筆直向下延伸，以便氣泡向上排出。假如差壓計受現場條件限制不得不裝在節省設備的上方，則導壓管從節省設備引出后最好也先筆直向下，然后再?gòu)澢蛏希詷?gòu)成U形液封，并在導壓管的最高點處設備集氣器。
5、丈量蒸汽流量時。取壓孔應坐落管道的上半部，在靠近節省設備處地銜接管路上加裝冷凝器，并使兩個冷凝器坐落同一水平面。這樣既可避免兩根導壓管內冷凝液高度的差異和改變帶來丈量誤差，又可避免高溫蒸汽直接與差壓計觸摸。丈量氣體流量時，取壓孔應坐落管道上半部，一般與管道的筆直中心線成45°角，方向朝上;差壓計應裝在節省設備的上方，以防夾雜在氣體中的水分進入導壓管。假如差壓計受條件限制不得不裝在節省設備的下方，則有必要在導壓管路的最低處裝設沉降器，以便排出凝液和雜質。
四、差壓式流量計的分類
常見類型：從進口形狀分三大類：孔板、噴嘴、文丘里管。具體分類標準細節如下所示：
①孔板類：規范孔板角接(獨自鉆孔：口徑不限;環室取壓：DN50--400);法蘭取壓(口徑不限);徑距取壓(D—1/2D取壓)非規范孔板圓缺孔板、1/4圓孔板(或1/4圓噴嘴)、錐形進口孔板、環形孔板、楔形孔板、偏疼孔板、雙重孔板、端頭孔板、限流孔板。
②噴嘴類:規范噴嘴(ISA1932噴嘴):(取壓方法--角接取壓：環室取壓和獨自鉆孔);長徑噴嘴:(取壓方法——徑距取壓);音速噴嘴：無取壓孔，作為規范表用。流速到達當?shù)氐囊羲伲鹊竭_(dá)臨界流，當節流壓力比小到一定值今后(對于空氣此值是0.528)，流速(流量)不再受下流壓力影響，到達一個安穩值。
③文丘里管類：經典文丘里管(古典文丘里管、規范文丘里管);矩形文丘里管。
