自1960年以來，müller co-ax ag的配件和系統一直用于介質必須以受控方式運行的任何地方、需要毫不妥協的質量以及提出最極端要求的地方。當涉及到各種媒體的控制、調節和控制時，您需要一個可靠的合作伙伴。創新和專業知識使他們成為可靠的合作伙伴，因?yàn)樗麄冏罱K開發了Quadax®四通偏心蝶閥。深圳市華聯歐國際貿易有限公司產品型號齊，價格優，100%品質保證，我們有完善的售后服務，致力于打造您值得信賴的產品，以下就是我們關于COAX蝶閥,德國COAX蝶閥工作原理的介紹，我們的產品具有價格優勢，貨期短，手續齊全，歡迎前來咨詢！

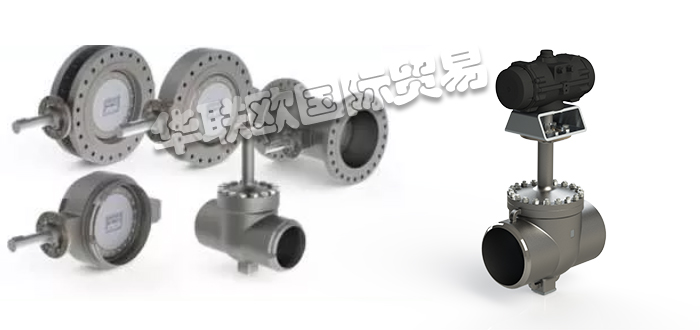

1、德國COAX蝶閥介紹
得益于創新的設計原理，即使是-270°C至+800°C的極端溫度也沒有問題。Quadax®蝶閥是針對具有最高密封性要求的苛刻客戶的最佳解決方案-適用于極端應用和溫度范圍。憑借其4向偏心設計和最先進的制造技術，Quadax瓣片可以100%滿足最高的密封性要求。得益于創新的設計原理，即使是-270°C至+800°C的極端溫度也沒有問題。頂部插入式主要用于必須避免法蘭連接的管道施工。要對閥門進行維護，可以通過頂部通道拆除所有內部零件，而外殼仍保留在管道中。
2、德國COAX蝶閥特征
①對于四通偏心蝶閥，所使用的輸出錐體是橢圓形的
②以一定角度切割會產生圓形，從而產生更大的密封配合
③密封座呈圓錐形
④錐體尖端從管道中心向外邊緣偏移
⑤圓錐體在外殼中形成橢圓形的緊密密封配合
⑥更順暢
⑦更高的KV值
⑧更高的密封性（即使在最極端的條件下）
3、德國COAX蝶閥功能
Quadax®蝶閥和控制閥超出了熱循環測試和耐久性測試的嚴格要求，并且能夠獲得一項大型項目訂單，以更換現有液化天然氣工廠的側入口閥，該工廠正在擴建，包括一個額外的接收站。對于這些應用，首選頂部入口配件，因?yàn)榭梢圆鹣轮醒腠敳糠ㄌm，并且可以輕松從閥體上拆下所有內部組件。側入式配件的情況并非如此。Müller-Quadax GmbH已獲得頂部入口蝶閥的大訂單，以取代現有液化天然氣工廠的側入口閥，并用于擴建新的液化天然氣接收站。該接收站位于歐洲，可進入西北歐天然氣市場，初始吞吐能力為每年120億立方米，未來將擴大到16 bcma。該碼頭還配備了3個卡車裝載坡道和一個小型（加油）船專用碼頭。
4、德國COAX蝶閥細節
在儲存和運輸過程中，天然氣可能會逸入大氣中，特別是在測量設備和過程閥門等關鍵部件處。除了對環境產生負面影響外，這些無組織排放還會影響安全。因此，該LNG接收站運營公司對此情況高度重視，并要求進行單獨的性能測試，以批準在其接收站和儲罐安裝低溫旋轉閥。為此，將根據BS 6364的低溫測試與根據EN 12567的耐久性測試相結合。Quadax®4通偏心蝶閥DN 500mm，ANSI 150級在荷蘭ITIS測試實驗室進行了指定的10次熱循環測試，并在+20°C和-196°C交替進行逸散排放測試。此外，要求完成一項長期測試，其中500個機械開關在-196°C下測量一定周期后的內部和外部泄漏。根據BS 6364，閥座泄漏的基準為DN 500 mm閥門小于3000 ml/min，每個定時的最大允許無組織排放≤1.0-10-3 mbar?l?s-1。循環。該蝶閥在19 bar測試壓力下使用氦氣進行測試，在20/40/80/150/300和500個循環后測量閥座泄漏和逸散排放。
5、德國COAX蝶閥工作原理
憑借四通偏心設計和高精度制造，Quadax®蝶閥再次展示了卓越的性能，不僅在高溫下，而且在低溫應用中。測試機構ITIS BV認證，閥座泄漏從未超過590毫升/分鐘的低值，并且在500次循環后根本檢測不到泄漏！此外，閥門軸封和上法蘭密封的無組織排放從未超過≤1.0-10-5 mbar?l?s-1。Quadax®蝶閥的圓形閥座和密封幾何形狀是完全無摩擦的金屬對金屬結構。由于采用這種圓形幾何形狀，閥座和密封圈在幾百次循環后實際上就安裝好了，即使材料由于極端溫差而收縮和膨脹，也能提供最大程度的密封。
6、德國COAX蝶閥總結
在液化天然氣接收站的液化和儲存過程中，閥門是每個階段的關鍵部件，其性能和可靠性對于環境和安全至關重要。Quadax®四通偏心閥超出了嚴格的耐熱性測試的目標值，并證明了其在液化天然氣系統中的質量和可靠性。此外，Quadax®頂裝蝶閥和控制閥完全滿足EN 1473-2016閥門規范的要求，專為LNG應用而設計，可以在安裝位置安全、輕松地進行控制和維護工作，而無需任何操作。
