E+H渦街流量計R200

　　R200參考傳感器銘牌上的箭頭指向進行安裝，務必確保箭頭指向與管道中介質的流向一致。 介質具有穩定流態是渦街流量計正確進行體積流量測量的前提條件。因此，請注意以下幾點：

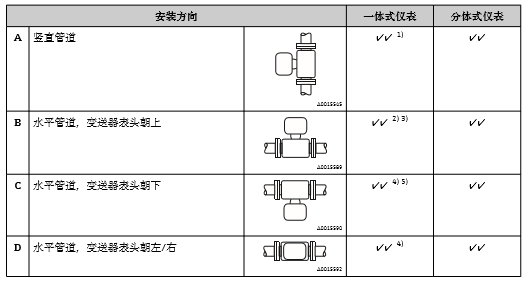

　　1)測量液體時，應采用豎直管道，且流體自下向上流動，避免出現非滿管管道狀態( 參考視圖A)。流量測 量中斷! 測量豎直管道中自上向下流動的流體時，必須確保測量管始終處于滿管狀態，保證液體的流量 測量精度。

　　2) 電子部件過熱危險! 流體溫度超過200 °C (392 °F)時，標稱口徑為DN 100 (4")和DN 150 (6")的夾持式 儀表(Prowirl D)禁止采用安裝方向B。

　　3) 測量熱介質時(例如：蒸汽或流體溫度(TM)超過200 °C (392 °F)，選擇安裝方向C或D。 4) 測量冷介質(例如：液氮)時，選擇安裝方向B或D。

　　5) 選擇“濕蒸汽檢測/測量”選項時，選擇安裝方向C。

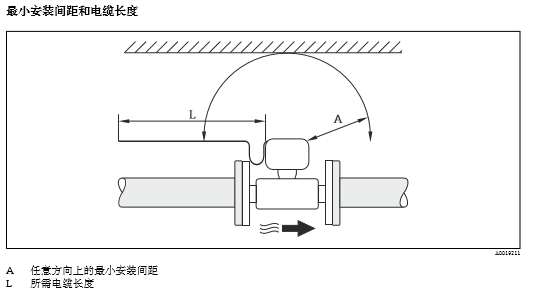

　　為了便于流量計的日常維護操作，請注意下列安裝尺寸要求( 參考下圖)：

　　• A =100 mm (3.94 in)

　　• L = L + 150 mm (5.91 in)

　　旋轉電子腔外殼和顯示單元 安裝后，電子腔外殼可以繞外殼基座360 °°旋轉。顯示單元可以45 °旋轉。因此，用戶可以在任意 位置上便捷地進行儀表讀數。

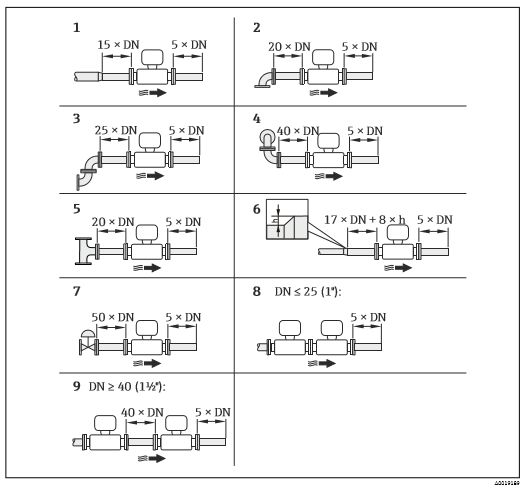

　　h 管道擴徑時產生的高度差 1 一級縮徑管 2 單向彎頭(90°彎頭) 3 雙向彎頭(2 × 90°彎頭，相對) 4 3D雙向彎頭(2 × 90°彎頭，相對，不在同一平面上) 5 三通 6 擴徑管 7 控制閥 8 兩臺測量設備并排安裝，DN ≤ 25 (1")：直接法蘭對法蘭安裝 9 兩臺測量設備并排安裝，DN ≥ 40 (1½")：安裝間隙參考圖示說明
