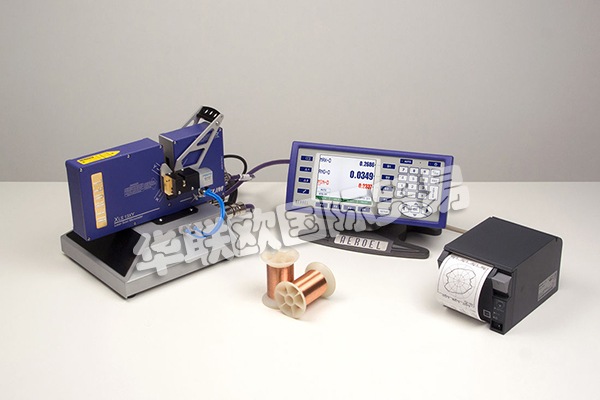

MARPOSS臺式激光測微器SUPER-WIRELAB.XY介紹：
SUPER-WIRELAB.XY是一款高性能臺式激光測微器，其專為離線使用而設計，旨在檢查拔制或擠壓產品的直徑與橢圓化。對于測量絲狀樣、光纖與磁線或者對于通過測量拉制線材而檢查口模直徑而言，它是一款理想的測量儀器。也可將它用于控制矩形剖面產品(如：金屬帶材)。因為有出色的激光技術，所以可進行超準確和完全可復制的測量。
Super-Wirelab.XY采用雙軸激光測量儀測量諸如以下產品的直徑與橢圓度：
①黑色與有色拉制線材
②電纜
③漆包銅線
④光纖
描述：
SUPER-WIRELAB.XY系統采用的是XACTUM系列的激光測量儀，使得可以進行快速與可重復性測量。系統可測量帶有圓形或矩形剖面(金屬帶材)的產品。在測量期間，可采用特殊夾具轉動樣品：激光傳感器的掃描頻率為1500 Hz，并將每次掃描與編碼器檢測到的角度位置聯系起來(每步增加0.1°)。這樣的話，在圓形剖面產品中，可在360°圓周上控制直徑：檢測平均直徑MED-D、最大MAX-D、最小MIN-D以及實際上為MAX-D-MIN-D的橢圓度。在矩形剖面產品中，系統在夾具旋轉期間檢測DIM-1與DIM-2這兩個尺寸。
測量值呈現在高度可見的背光式LCD顯示器上。將測量值與公差限值比較，檢查零件的尺寸是否符合規定。沿著圓周收集測量值也使得可以繪制出圓弧形截面的極坐標圖。給夾具配備一個氣動系統用于夾緊線材，通過腳踏開關控制此氣動系統;此外，在夾具本身轉動期間自動開始測量。可通過RS232串行端口或以太網連接將WIRELAB連接到外部個人電腦上。通過采用GageXcom軟件，可在Excel電子表格上實時呈現所有測量數據，這樣使得用戶可以進一步處理數據，從而將測量數據個性化。
優勢：
①可測量直徑范圍在0,04 mm到32 mm之間，分辨率小于等于0.1µm
②檢查線材公差，并將測量值與預設限值比較。
③打印測量報告。
④進行基本統計分析。
⑤將測量數據存儲在存儲器中，并下載到遠程個人電腦中。
⑥角度編碼器使得系統能夠采用橫斷面輪廓繪制出極坐標圖(Super-Wirelab)
MARPOSS臺式激光測微器SUPER-WIRELAB.XY的技術規格：
①測量場：4x4 mm
②可測量的直徑：從0.02到1.5 mm或從0.05到3 mm
③可重復性：小于等于±0.02µm
