TDK還提供電源和能量設備，磁頭等。這些產品以TDK，EPCOS，InvenSense，Micronas，Tronics和TDK-Lambda品牌銷售。TDK專注于汽車，工業和消費電子以及信息和通信技術的苛刻市場。該公司在亞洲，歐洲以及北美和南美設有設計和制造地點網絡以及銷售辦事處。到2020財年，TDK的總銷售額為125億美元，在全球擁有約107,000名員工。霍爾傳感器也越來越多地在自動化制造過程和家用設備中確立地位。TDK-Micronas的傳感器解決方案需要工業應用，例如用于自動化制造設備的機器人控制器和系統。霍爾傳感器還可以用于許多家用物品，包括洗衣機，滾筒烘干機，爐灶以及加熱和冷卻系統。今天華聯歐小編為您主要介紹的是德國TDK-MICRONAS霍爾開關HAL 10xy等產品內容，希望能夠幫助到您，感謝您的本次到訪和繼續關注!
一、德國TDK-MICRONAS霍爾開關產品概述
霍爾開關系列最簡單的應用是將傳感器用作“數字開關”。測量磁場強度，并將其與傳感器中預定義或可編程的固定閾值水平進行比較。一旦超過此值(開關點)，傳感器輸出的開關狀態就會改變，并且輸出晶體管會導通或關斷。有兩種類型的開關可用。具有漏極開路輸出的3線版本或具有電流編碼輸出的2線版本。

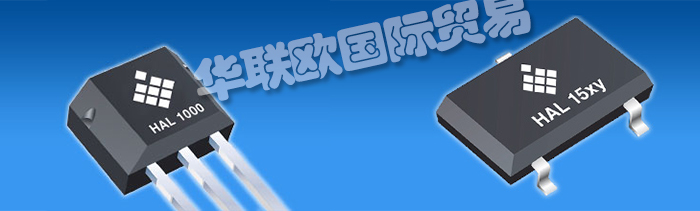

二、TDK-MICRONAS霍爾開關HAL 10xy產品簡短的介紹
①HAL 1002是HAL 1000霍爾開關的改進后繼產品。傳感器的主要特性，兩個開關點BON和BOFF，可以根據應用進行編程。可以將傳感器編程為單極或閉鎖，對磁北極或南極敏感，并具有正常或電反相輸出信號。
②HAL 1002具有帶斬波補償?shù)臏囟妊a償霍爾板，A/D轉換器，數字信號處理，推挽輸出級，具有冗余和鎖定功能(用于校準數據)的EEPROM存儲器，用于編程的串行接口EEPROM和所有引腳上的保護器件。
③HAL 1002可通過調制電源電壓進行編程。通過使用兩點校準可以簡化編程。傳感器，磁體和機械位置的公差可以針對最終組裝進行補償。霍爾IC的溫度補償可以針對所有常見的磁性材料量身定制。這樣可以在整個溫度范圍內以恒定的開關點運行。可以使用PC和TDK-Micronas的應用套件輕松地進行各個傳感器特性的計算和EEPROM存儲器的編程。
④該傳感器設計用于在−40°C至150°C的環境溫度范圍內的惡劣工業和汽車應用。HAL 1002有鉛封裝TO92UT。
三、TDK-MICRONAS霍爾開關HAL 10xy產品系統架構
①HAL 1002是提供數字輸出信號的單片集成電路。該傳感器基于HAL 8xx設計。比較器之前的所有塊均與HAL 810相同，并且信號處理非常相似。
②霍爾板對磁北極和南極敏感。垂直于包裝商標側的外部磁場分量會產生霍爾電壓。該電壓將轉換為數字值，并根據EEPROM寄存器的設置在數字信號處理單元(DSP)中進行處理。
③LOCK寄存器的設置始終禁止對EEPROM存儲器進行編程。該寄存器無法復位。
④只要未設置LOCK寄存器，就可以通過對EEPROM寄存器進行編程來調節輸出特性。該IC通過調制電源電壓來尋址。在4.5 V至5.5 V的電源電壓范圍內，傳感器生成模擬輸出電壓。檢測到命令后，傳感器讀取或?qū)懭氪鎯ζ鳎⒃谳敵鲆_上以數字信號應答。在通訊期間，數字輸出關閉。
⑤內部溫度補償電路和斬波失調補償使開關點的變化最小，可以在整個溫度范圍內工作。該電路還消除了由于封裝的機械應力而引起的偏移偏移。非易失性存儲器由冗余EEPROM單元組成。此外，HAL 1002在所有引腳上均配備了用于過壓和反向電壓保護的設備。
四、TDK-MICRONAS霍爾開關HAL 10xy產品主要特點
①具有可編程開關點和開關特性的高精度霍爾開關
②開關點可編程-150 mT至150 mT，步距為磁場范圍的0.5%
③具有冗余和鎖定功能的非易失性存儲器(EEPROM)中的多種可編程磁特性
④溫度特性是可編程的，以匹配所有常見的磁性材料
⑤通過調制電源電壓進行編程
⑥在-40°C至170°C的結溫范圍內工作
⑦規范上可在4.5 V至5.5 V的電源電壓下工作，最高可運行8.5 V
⑧在高達2 kHz的靜態磁場和動態磁場下運行
⑨極強的抗機械應力磁特性
⑩所有引腳均具有過壓和反向電壓保護
?短路保護推挽輸出
?EMC和ESD優化設計
五、德國TDK-MICRONAS霍爾開關相關產品型號
| 產品型號 | 接口 | 典型值 邦 | 典型值 博夫 | TC ppm / K | 包 | 訂購代碼 |
| HAL1002 | 開漏 | 可編程的 | 可編程的 | 可編程的 | TO92UT | HAL1002UT-A |
| HAL1506 | 開漏 | 18.90噸 | 17.30噸 | -1200 ppm / K | SOT23 | HAL1506SU-A |
| HAL1506 | 開漏 | 18.90噸 | 17.30噸 | -1200 ppm / K | TO92UA | HAL1506UA-A |
| HAL1507 | 開漏 | 28.20噸 | 23.90噸 | -300 ppm / K | SOT23 | HAL1507SU-A |
| HAL1507 | 開漏 | 28.20噸 | 23.90噸 | -300 ppm / K | TO92UA | HAL1507UA-A |
| HAL1508 | 開漏 | -5.50噸 | -3.70兆 | -1000 ppm / K | SOT23 | HAL1508SU-A |
| HAL1508 | 開漏 | -5.50噸 | -3.70兆 | -1000 ppm / K | TO92UA | HAL1508UA-A |
| HAL1509 | 開漏 | 3.70噸 | 5.50噸 | -1000 ppm / K | SOT23 | HAL1509SU-A |
| HAL1509 | 開漏 | 3.70噸 | 5.50噸 | -1000 ppm / K | TO92UA | HAL1509UA-A |
| HAL1562 | 電流源 | 12.00噸 | -12.00噸 | 0 ppm / K | SOT23 | HAL1562SU-A |
| HAL1562 | 電流源 | 12.00噸 | -12.00噸 | 0 ppm / K | TO92UA | HAL1562UA-A |
| HAL1563 | 電流源 | 7.60噸 | 9.40噸 | 0 ppm / K | SOT23 | HAL1563SU-A |
| HAL1563 | 電流源 | 7.60噸 | 9.40噸 | 0 ppm / K | TO92UA | HAL1563UA-A |
| HAL1564 | 電流源 | 4.10噸 | 6.00噸 | -1000 ppm / K | TO92UA | HAL1564UA-A |
| HAL1564 | 電流源 | 4.10噸 | 6.00噸 | -1000 ppm / K | SOT23 | HAL1564SU-A |
| HAL1565 | 電流源 | 6.00噸 | 4.10噸 | -1000 ppm / K | TO92UA | HAL1565UA-A |
| HAL1565 | 電流源 | 6.00噸 | 4.10噸 | -1000 ppm / K | SOT23 | HAL1565SU-A |
| HAL1566 | 電流源 | 9.40噸 | 7.60噸 | 0 ppm / K | TO92UA | HAL1566UA-A |
| HAL1566 | 電流源 | 9.40噸 | 7.60噸 | 0 ppm / K | SOT23 | HAL1566SU-A |
在實際經營過程中，我公司本著以誠實、守信為宗旨，始終堅持急客戶之急，想客戶之想，用人性化的溝通方式向新老客戶介紹客戶所需產品，同時我公司憑借著與眾多國際著名的機電行業一線品牌廠商的密切合作，形成了一條穩定而高效的供應鏈體系和完善的售后服務網絡，力爭為客戶能提供最快速、最優惠的服務。以上就是今天華聯歐小編為您呈現的關于德國TDK-MICRONAS霍爾開關HAL 10xy的全部內容了，謝謝觀看。
?
